Description

Technical data

Voltage range 0~600V

Current range 0~400mA

Voltage shift ≤0.2%

Current shift ≤0.2%

Working mode   Constant current or constant voltage

Output format   in four groups synchronously

Power supply 220V±10%  50Hz

Fuse BGXP-5  5A

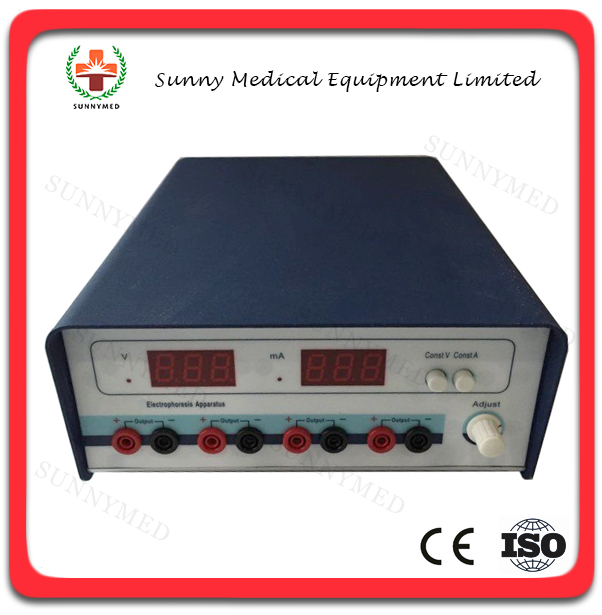

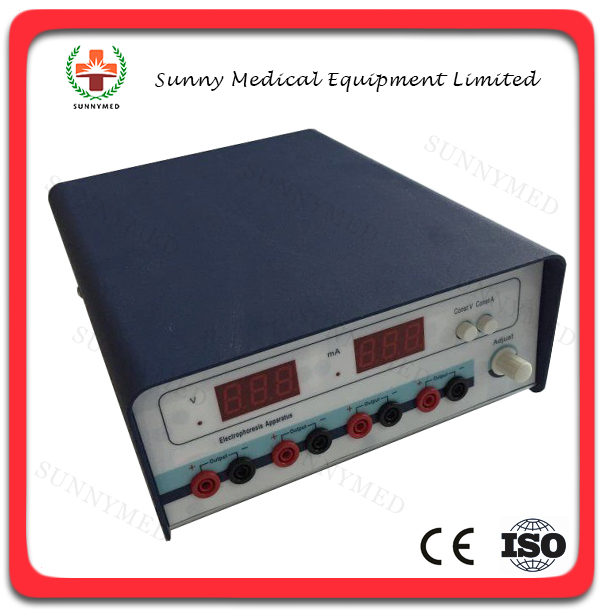

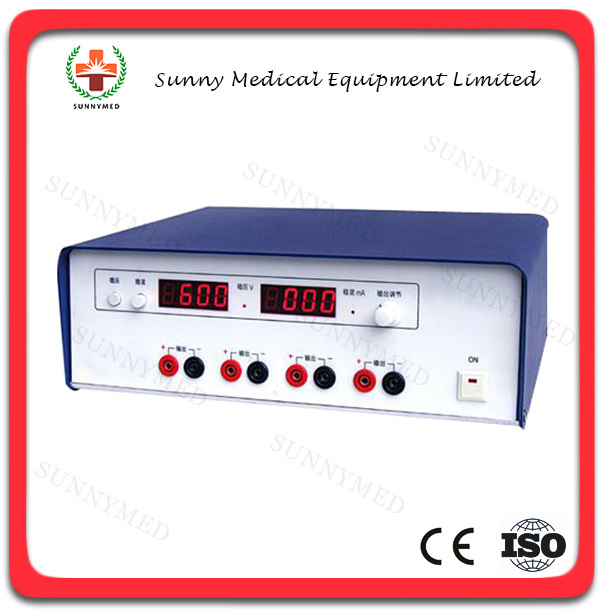

Operating instructions

1) Connect the output ends to the gel box. The red end is positive electrode (anode) and the black one is

negative electrode (cathode).

2) Revolve the knob of “Adjust” anticlockwise until it stops.

3) Press the button of “Power” to switch on power supply and lighten the digital panel.

4) Choose a constant mode

constant voltage mode

Press the button of “constant T” to turn on the indicator light of “constant T”.

Now the electrophoresis apparatus is working on constant voltage mode.

constant current mode

Press the button of “constant A” to turn on the indicator light of “constant A”.

Now the electrophoresis apparatus is working on constant current mode.

5) Revolve the knob of “Adjust” clockwise gently until it reaches a certain value of voltage or current.

Cautions

1) DO NOT connect the electrophoresis apparatus to the gel box with the power on. Also, DO NOT pull out

the output cables that connecting the apparatus to the gel box with the power on. Always Connect the

electrophoresis apparatus to the gel box BEFORE turning the power supply ON.

2) Assume that you want to set the voltage value to “150V” at the constant voltage mode. If the current value

becomes extremely high or even overflows the rated value (400mA) before you could adjust the voltage value

to 150V, do examine whether the electrophoresis apparatus is well connected to the gel box or the

electrophoresis buffers is accurately prepared.

3) When more than one gel boxes are working together, choose the constant voltage mode to reduce the

interactions between boxes.

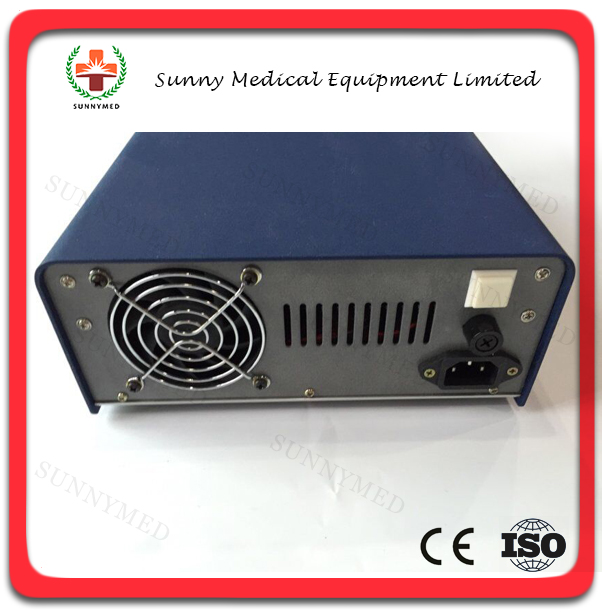

4) PULL the power cables OUT OF the power supply when changing the fuse. Specification of the new fuse

should accord with that indicated in “Technical data”

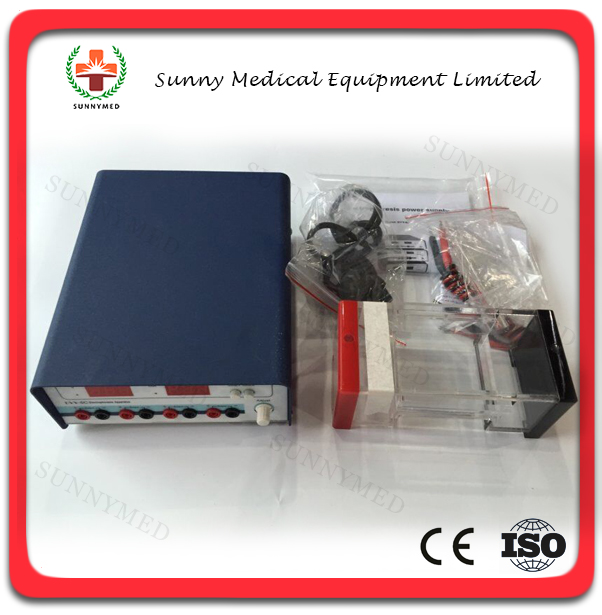

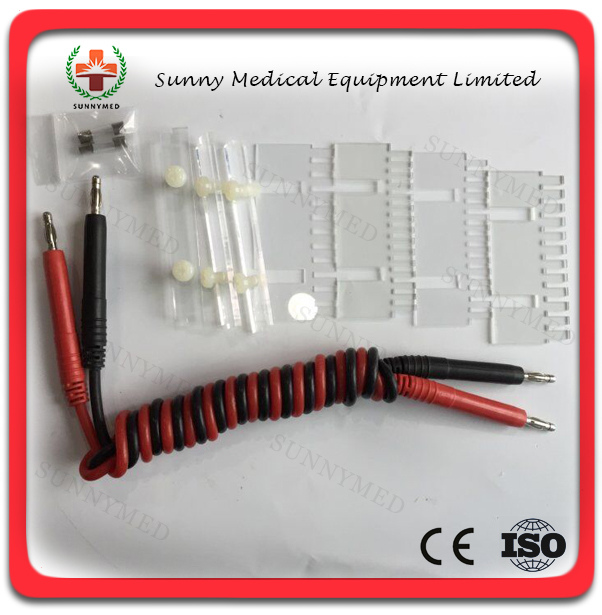

Accessories

1) British power cable  1

2) Output cables    2

3) Operation Manual   1

4) Test report  1

5) Certificate of soundness 1

6) Defects liability card  1

7) “BGXP-5, 5A” fuse    2
